Круги алмазные отрезные, прорезные
Круги алмазные отрезные, прорезные
Круги алмазные отрезные предназначены для резки неметаллических материалов, природного камня, стеклопластика, углерод-углеродных, углерод-карбидокремниевых и других композиционных материалов.
Технические характеристики:
Материал корпуса | |
Нормализованная сталь 65Г (ГОСТ 14959) при толщине менее 4 мм | Сталь 40Х (ГОСТ 4543) с твердостью 35…40НRC при толщине более 4 мм |
Тип связки | |
Гальваническая связка G Ø400 мм | Адгезионно-вакуумной связка АВС до Ø200 мм |
- Инструмент изготавливается в соответствии с ТУ 3972-037-07523132-2011
- Алмазное покрытие торцевой поверхности – один слой, периферийной поверхности – два слоя.
- Алмазный порошок АС32 D301 (300/250)…D426 (425/355)

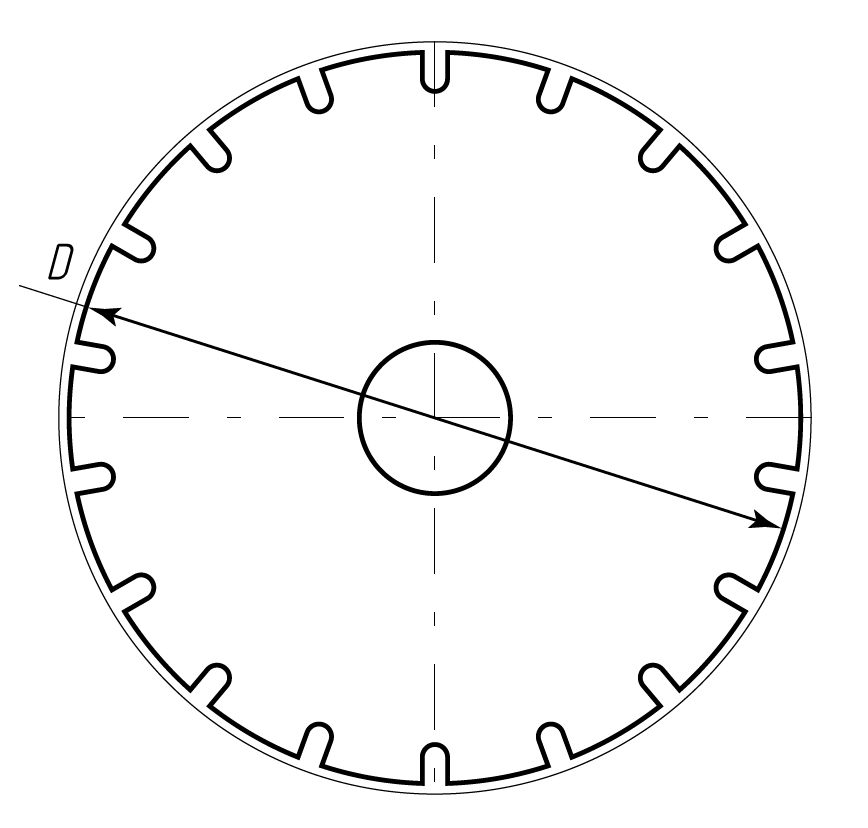

Список стандартных типоразмеров, выпускаемых нашим предприятием
Номинальный диаметр (D) |
Толщина мет/ толщина по алмазу | Посадочный диаметр |
Количество пазов (n) |
100 |
1х1,75 |
20 |
8 |
100 |
1х1,75 | 20 |
20 |
100 |
1х1,75 |
20 |
- |
100 |
1х1,75 |
22,23 |
8 |
100 |
1х1,75 |
22,23 |
20 |
100 |
1х1,75 |
22,23 |
- |
100 |
1х1,75 |
32 |
8 |
100 |
1х1,75 |
32 |
20 |
100 |
1х1,75 |
32 |
- |
150 |
1х1,75 |
22,23 |
12 |
150 |
1х1,75 |
22,23 |
24 |
150 |
1х1,75 |
22,23 |
- |
150 |
1х1,75 |
32 |
12 |
150 |
1х1,75 |
32 | 24 |
150 |
1х1,75 |
32 | - |
200 | 1,5х2,56 | 22,23 | 20 |
200 |
1,5х2,56 | 22,23 | 40 |
200 |
1,5х2,56 | 22,23 | - |
200 |
1,5х2,56 | 32 | 20 |
200 |
1,5х2,56 |
32 | 40 |
200 |
1,5х2,56 | 32 | - |
200 |
2х3,06 | 22,23 | 20 |
200 |
2х3,06 |
22,23 | 40 |
200 |
2х3,06 | 22,23 | - |
200 |
2х3,06 | 32 | 20 |
200 |
2х3,06 | 32 | 40 |
200 |
2х3,06 | 32 | - |
300 | 2,5х3,56 | 32 | 24 |
300 |
2,5х3,56 |
32 | 40 |
300 |
2,5х3,56 | 32 | - |
300 |
2,5х3,56 | 76 | 24 |
300 |
2,5х3,56 | 76 | 40 |
300 |
2,5х3,56 | 76 | - |
400 | 2,5х3,56 | 32 | 24 |
400 |
2,5х3,56 | 32 | 40 |
400 |
2,5х3,56 | 32 | - |
400 |
2,5х3,56 | 76 | 24 |
400 |
2,5х3,56 | 76 | 40 |
400 |
2,5х3,56 | 76 | - |
400 |
2,5х3,56 | 32 | 24 |
400 | 3.0х4.06 | 32 | 40 |
400 | 3.0х4.06 | 32 | - |
400 | 3.0х4.06 | 76 | 24 |
400 | 3.0х4.06 | 76 | 40 |
400 |
3.0х4.06 | 76 | - |
![загруженное (5).png загруженное (5).png](/upload/medialibrary/2c2/2db47fs1jh92qijv4ctmtihsnhe4214m.png)

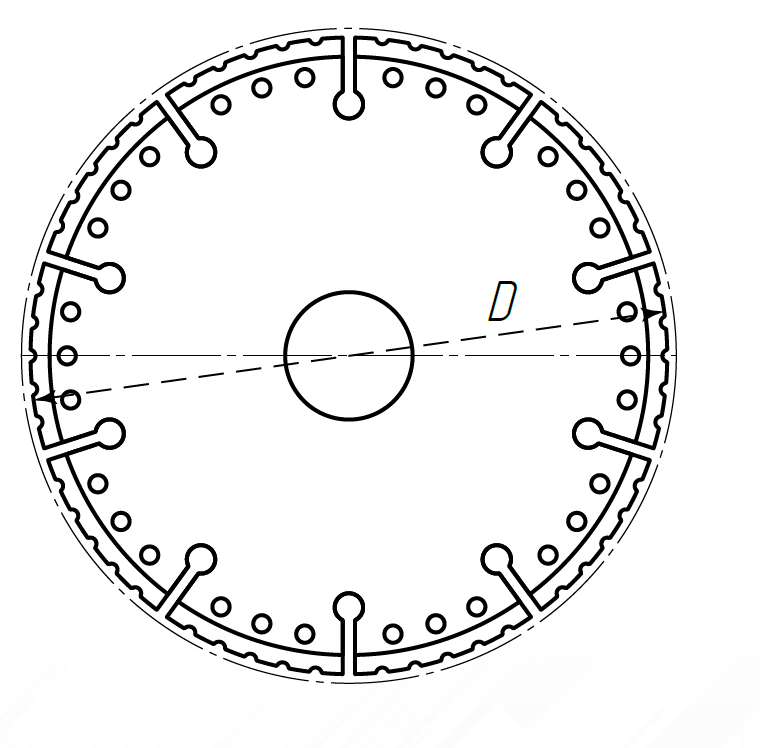

Круги алмазные отрезные специальные
Номинальный диаметр (D) |
Толщина мет/ толщина по алмазу | Посадочный диаметр |
115 |
1,2х2 |
22,23 |
125 | 1,2х2 | 22,23 |
![загруженное (6).png загруженное (6).png](/upload/medialibrary/204/ivq9h5nk0150awip13e0bh2qm1uposnj.png)

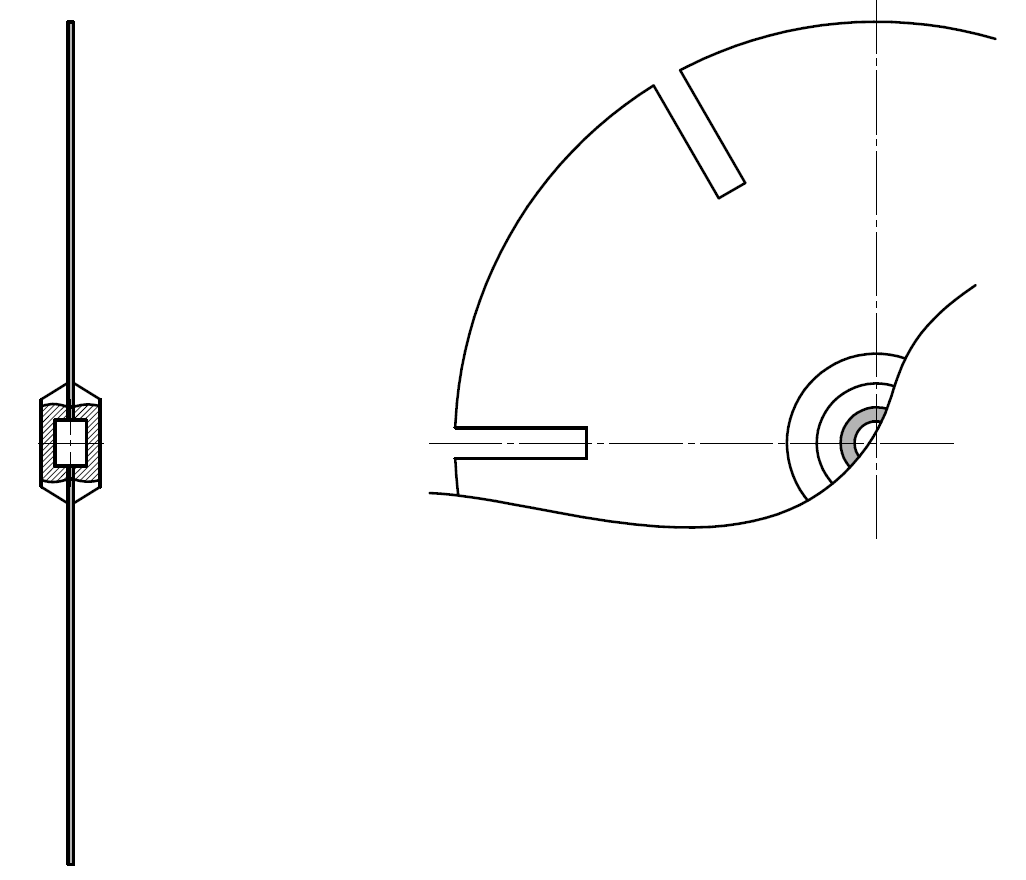

Круги алмазные прорезные
Номинальный диаметр (D) |
Толщина мет/ толщина по алмазу | Посадочный диаметр |
36 |
5х1,8 |
5 |
60 | 5х1,8 | 5 |
100 | 3х0,85 | 20 |
100 | 5х1,75 | 32 |
150 | 10х2 | 32 |
![загруженное (7).png загруженное (7).png](/upload/medialibrary/851/2k3m2egj0rbypui7jzxlklg58s4vvwdl.png)
Скачать каталог продукции алмазного инструмента
