Фрезы алмазные торцевые (для станков с ЧПУ)
Фрезы алмазные торцевые (для станков с ЧПУ)
Фрезы алмазные торцевые предназначены для фрезерования и шлифования плоских поверхностей сверхтвердых углерод-углеродных, углерод-карбидокремниевых и других композиционных и неметаллических материалов.
Более мелкий размер алмазного зерна соответствует более высокой точности изготовления. Крупный алмаз рекомендуется для черновых работ. По согласованию изготавливаются на металлической адгезионно-вакуумной связке АВС (низкая точность изготовления, но более высокая стойкость). Возможно изготовление фрез по индивидуальным размерам.
Технические характеристики:- Материал корпуса – сталь ХВГ, твердый сплав мелкозернистый А04
- Твёрдость – 45-50 HRC
- Алмазное покрытие АС32 на гальванической связке G.
Список стандартных типоразмеров, выпускаемых нашим предприятием.

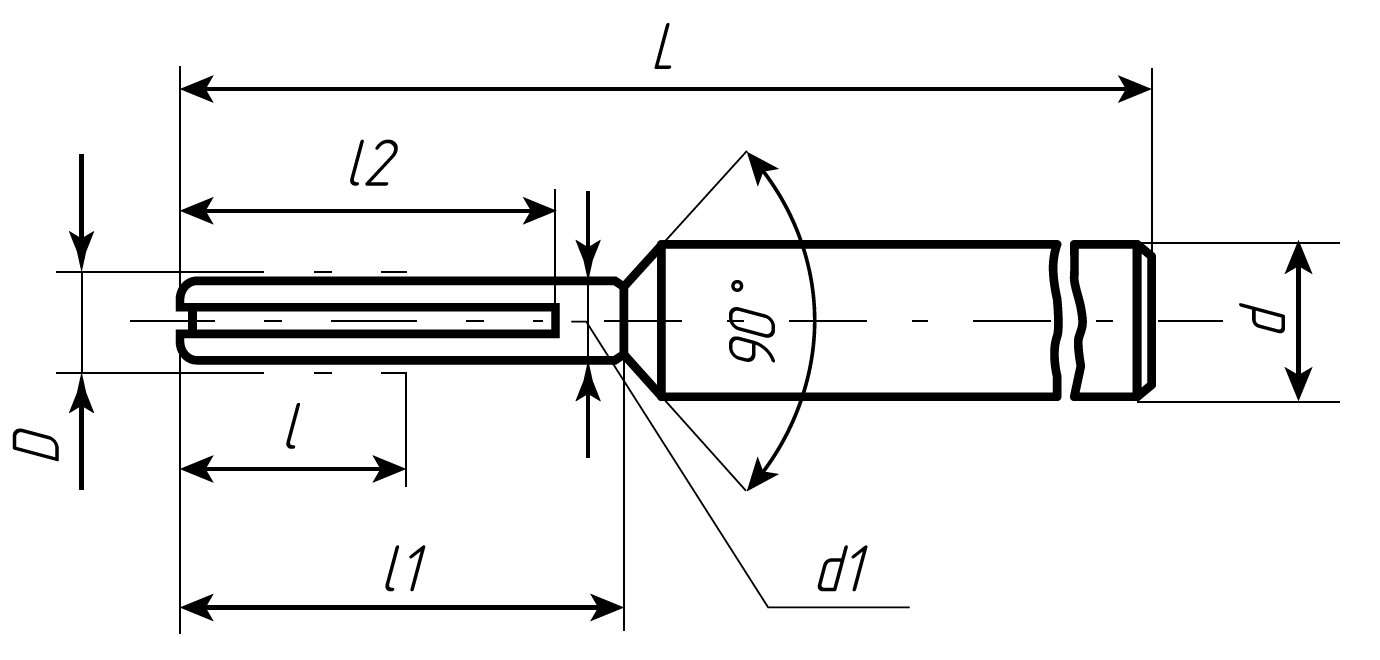

Фрезы алмазные торцевые на стальном корпусе
| Диаметр рабочей части D, мм | Диаметр, d1, мм | Радиус при вершине r, мм | Высота алмазного слоя I, мм | I1, мм | I2, мм | Посадочный диаметр, d, мм | Общая длина L, мм | Марка порошка и зернистость |
| 4 |
3,81 |
0,5 | 15 | 30 | 25 | 10 | 100 | АС32 D76 |
| 5 | 4,81 | 0,5 | 15 | 30 | 25 | 10 | 100 | АС32 D76 |
| 6 | 5,81 | 0,5 | 35 | 40 | 35 | 10 | 100 | АС32 D76 |
| 8 | 7,81 | 1 | 35 | 40 | 35 | 10 | 100 | АС32 D76 |
Фрезы алмазные торцевые на стальном корпусе
| Диаметр рабочей части D, мм | Радиус при вершине r, мм | Высота алмазного слоя I, мм |
Общая длина L, мм |
Посадочный диаметр, d, мм | Марка порошка и зернистость |
| 10 | 30 | 1,0 | 150 | 10 | АС32 D76 |
| 10 | 30 |
1,0 |
150 |
10 | АС32 D213 |
| 10 | 30 | 1,0 |
150 |
10 | АС32 D426 |
| 12 | 40 | 1,0 |
150 |
12 | АС32 D76 |
| 12 | 40 | 1,0 |
150 |
12 | АС32 D213 |
| 12 | 40 |
1,0 |
150 |
12 |
АС32 D426 |
| 16 | 40 | 1,5 |
150 |
16 | АС32 D76 |
| 16 | 40 | 1,5 |
150 |
16 | АС32 D213 |
| 16 | 40 | 1,5 |
150 |
16 | АС32 D426 |

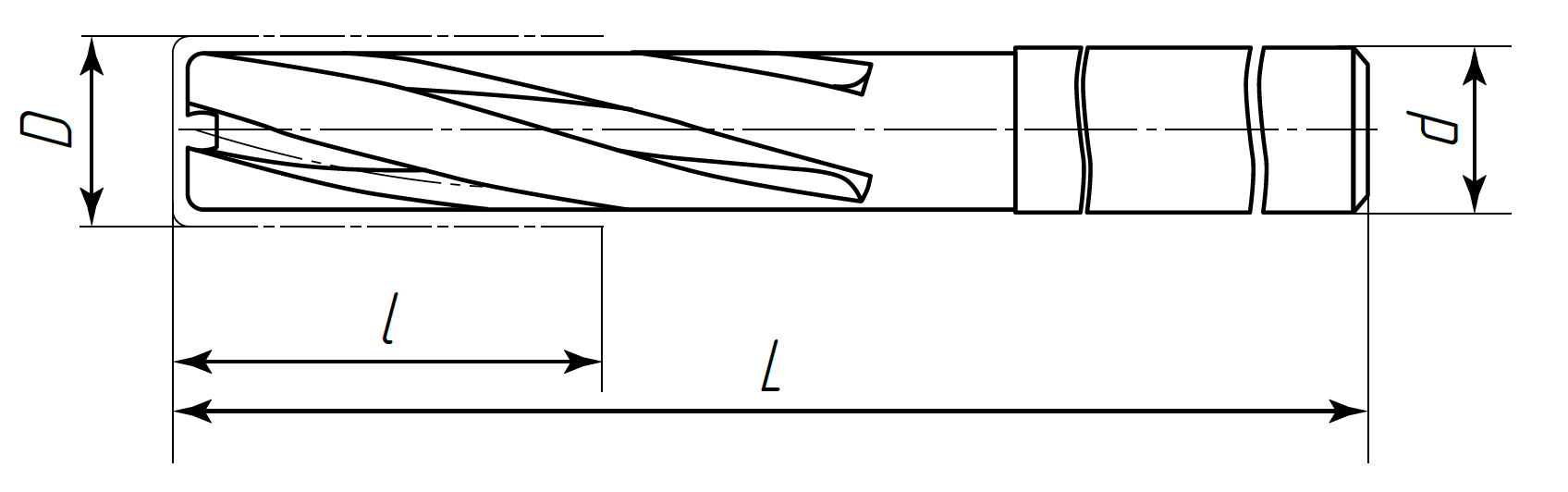

Фрезы алмазные торцевые на твёрдосплавном корпусе
| Диаметр рабочей части D, мм | Радиус при вершине r, мм | Высота алмазного слоя I, мм | Посадочный диаметр, d, мм | Общая длина L, мм | Марка порошка и зернистость |
| 4 | 0,5 | 10 | 3,5 | 60 | АС32 D213 |
| 4 | 0,5 | 15 | 3,5 | 100 |
АС32 D213 |
| 4 | 0,5 | 10 | 3,5 | 60 | АС32 D126 |
| 4 |
0,5 |
15 |
3,5 |
100 | АС32 D126 |
| 5 |
0,5 |
12 | 4,5 | 60 |
АС32 D213 |
| 5 |
0,5 |
15 |
4,5 |
100 |
АС32 D213 |
| 5 |
0,5 |
15 |
4,5 |
60 |
АС32 D126 |
| 5 |
0,5 |
20 |
4,5 |
100 | АС32 D126 |
| 6 |
0,5 |
25 |
5,5 |
75 |
АС32 D213 |
| 6 |
0,5 |
30 |
5,5 |
100 |
АС32 D213 |
| 6 |
0,5 |
25 |
5,5 |
150 |
АС32 D213 |
| 6 |
0,5 |
30 |
5,5 |
75 | АС32 D126 |
| 6 |
0,5 |
25 |
5,5 |
150 | АС32 D126 |
| 6 |
0,5 |
30 |
5,5 |
100 | АС32 D126 |
| 8 | 2 | 25 | 7,5 | 75 |
АС32 D213 |
| 8 | 2 | 30 | 7,5 | 100 |
АС32 D213 |
| 8 | 2 | 25 |
7,5 |
150 |
АС32 D213 |
| 8 | 1 | 30 |
7,5 |
75 | АС32 D126 |
| 8 | 1 | 25 |
7,5 |
100 | АС32 D126 |
| 8 | 1 | 30 |
7,5 |
150 | АС32 D126 |
| 10 | 1 | 25 | 9,5 | 100 |
АС32 D213 |
| 10 | 1 | 30 |
9,5 |
150 |
АС32 D213 |
| 10 | 1 | 25 |
9,5 |
100 | АС32 D126 |
| 10 | 1 | 30 |
9,5 |
150 | АС32 D126 |
| 12 | 1 | 25 |
11,5 |
100 |
АС32 D213 |
| 12 | 1 | 40 |
11,5 |
150 |
АС32 D213 |
| 12 | 1 | 25 | 11,5 | 100 | АС32 D126 |
| 12 | 1 | 40 |
11,5 |
150 | АС32 D126 |
| 16 | 1,5 | 25 | 15,5 | 100 |
АС32 D213 |
| 16 |
1,5 |
40 | 15,5 | 150 |
АС32 D213 |
| 16 |
1,5 |
40 |
15,5 |
190 |
АС32 D213 |
| 16 |
1,5 |
25 | 15,5 | 100 | АС32 D126 |
| 16 |
1,5 |
40 | 15,5 | 150 | АС32 D126 |
| 16 | 1,5 | 40 | 15,5 | 190 | АС32 D126 |
