Фрезы алмазные радиусные (для станков с ЧПУ)
Фрезы алмазные радиусные (для станков с ЧПУ)
Фрезы алмазные радиусные предназначены для фрезерования и шлифования фасонных поверхностей сверхтвердых, углерод-углеродных, углерод-карбидокремниевых, и других композиционных и неметаллических материалов.
Более мелкий размер алмазного зерна соответствует более высокой точности изготовления. Крупный алмаз рекомендуется для черновых работ. По согласованию изготавливаются на металлической адгезионно-вакуумной связке АВС (низкая точность изготовления, но более высокая стойкость) и на твердосплавном корпусе. Возможно изготовление фрез по индивидуальным размерам.
Технические характеристики:
- Материал корпуса – сталь ХВГ
- Твёрдость – 45-50 HRC
- Алмазное покрытие АС32 на гальванической связке G
Список стандартных типоразмеров, выпускаемых нашим предприятием

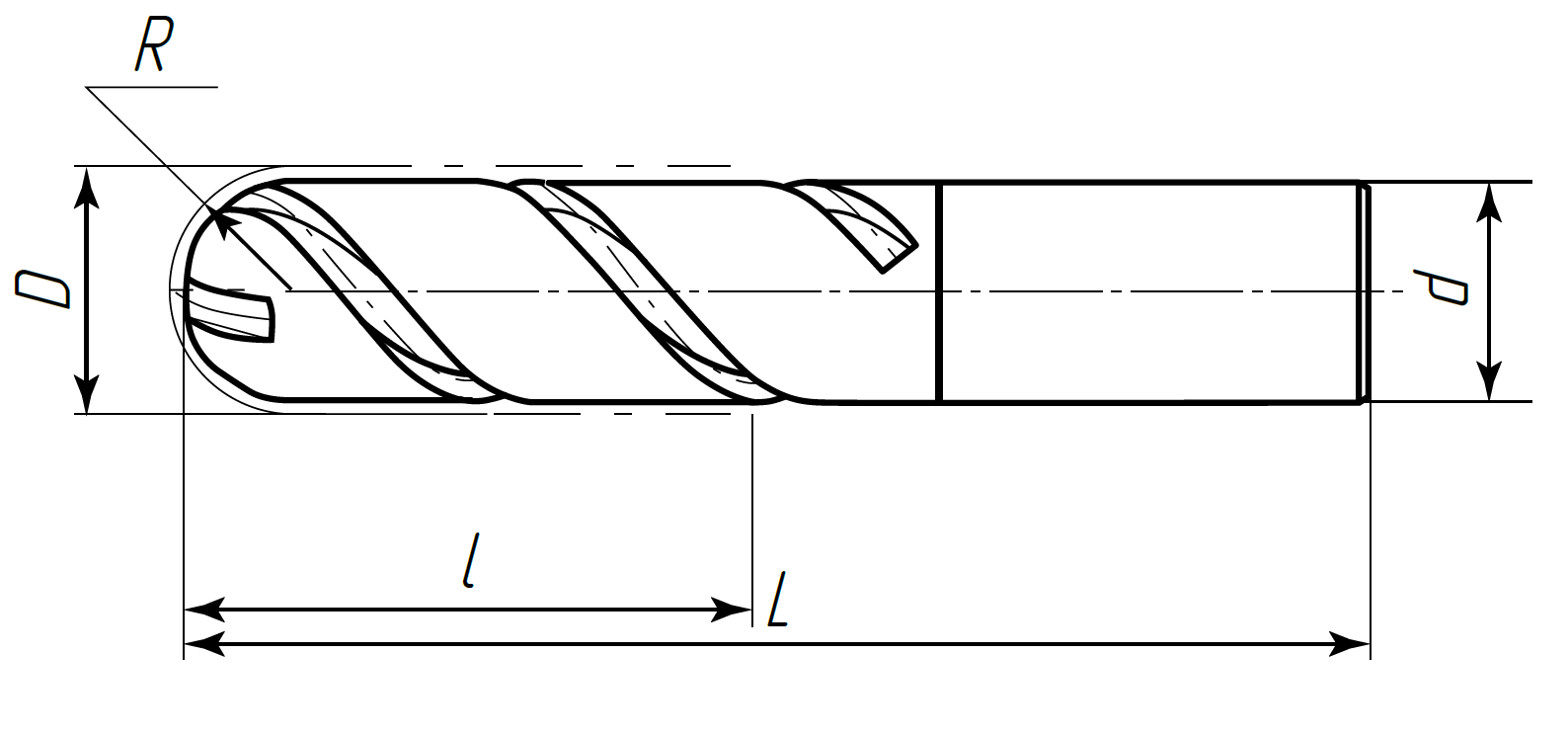

Диаметр рабочей части D, мм |
Радиус R, мм |
Длина нанесения алмазного слоя, I, мм |
Диаметр хвостовика d, мм |
Общая длина L, мм |
Зернистость |
4 | 2 |
15 |
8 | 100 |
D76 |
6 | 3 |
25 |
8 | 100 |
D76 |
8 | 4 |
30 |
10 | 150 |
D76 |
10 | 5 |
25 |
10 | 100 | D107 |
10 | 5 |
25 |
10 | 100 |
D213 |
12 | 6 |
40 |
12 | 120 |
D107 |
12 | 6 | 40 | 12 | 120 |
D213 |
12 | 6 | 40 | 12 | 120 |
D426 |
16 | 8 | 40 | 16 | 150 |
D76 |
16 | 8 | 40 | 16 | 150 |
D213 |
16 | 8 | 40 | 16 | 150 |
D426 |
